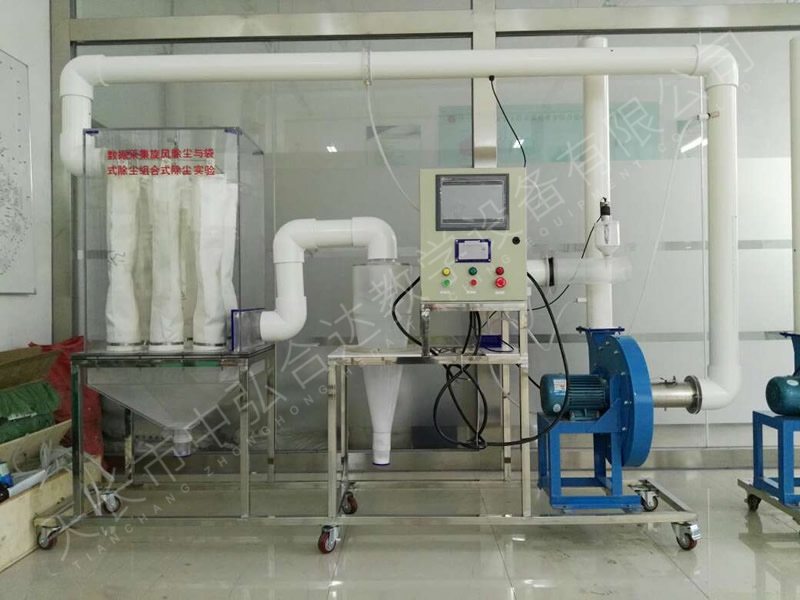

据采集旋风除尘与袋式除尘组合实验装置

一.实验目的

1.系统为旋风除尘与袋式除尘器的组合净化装置，前级采用旋风除尘器减少高浓度含尘气体的污染负荷，后级采用袋式除尘器进一步高效除尘。

2.测定旋风与布袋除尘器除尘效率。

3.可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。

二.技术指标

1.动力装置布置为负压式，处理风量约：100~300m3/h。

2.除尘效率约：70%~90%，压力降：<2000Pa，气体含尘浓度：<60g/m3。

3.旋风除尘器切向入口风速15~20m/s。

4.布袋除尘过滤速度为1m/min。

5.滤袋材质为：涤纶针刺毡覆膜滤袋、滤袋过滤面积0.35平方米、Φ110×600mm、滤袋为内滤式。

6.可采用滑石粉或工业粉尘进行实验。

7.工作电源：AC380V±10%、50Hz，三相五线制，功率1600W。安全保护：具有接地保护、漏电保护、过流保护。

8.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

9.装置外形尺寸：长2500mm宽600mm高1700mm。
