产品描述
一.实验目的

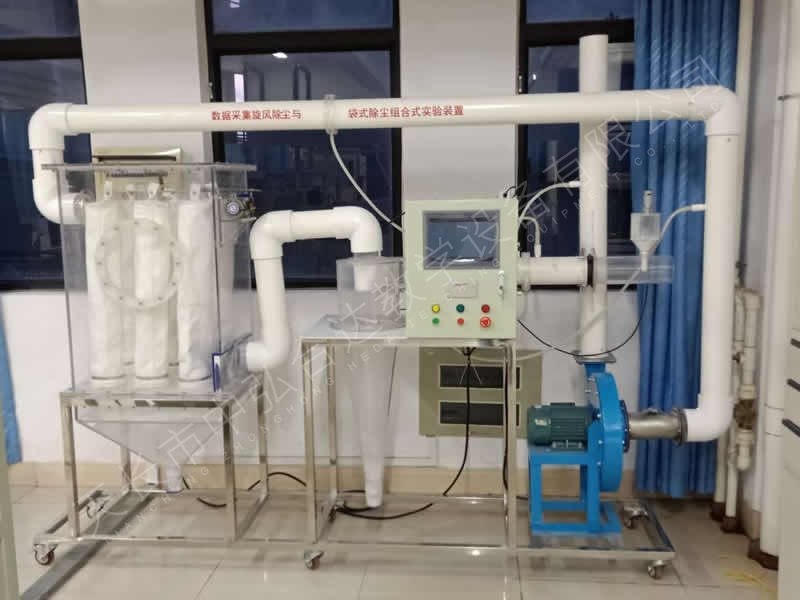

1.系统为旋风除尘与袋式除尘器的组合净化装置,前级采用旋风除尘器减少高浓度含尘气体的污染负荷,后级采用袋式除尘器进一步高效除尘。
2.测定旋风与布袋除尘器除尘效率。
3.可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。
二.技术指标
1.动力装置布置为负压式,处理风量约:100~300m3/h。
2.除尘效率约:70%~90%,压力降 lt;2000Pa,气体含尘浓度 lt;60g/m3。
3.旋风除尘器切向入口风速15~20m/s。
4.布袋除尘过滤速度为1m/min。
5.可采用滑石粉或工业粉尘进行实验。
6.工作电源:AC380V±10%、50Hz,三相五线制,功率1600W。安全保护:具有接地保护、漏电保护、过流保护。
7.电源线路及控制线的安装:须使用 阻燃电气配线槽,规范整理符合国家标准,具有绝缘、防弧、阻燃自熄等特点,布线整齐,安装可靠,便于查找、维修和调换线路。
8.装置外形尺寸:长2500mm宽600mm高1700mm。
主要配置:微电脑粉尘进、出浓度检测1套、风压检测1套、风管内在线温度、湿度检测系统1套;数据采集及控制系统采用西门子PLC运行稳定、数据采集准确;上位机显示采用知名品牌的10英寸液晶触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断,对风机等外围设备的启停数据采集及控制,通过模拟量模块采集系统运行中的实时数据,记录历史数据和实时曲线、进行数据处理,本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点。 外围设备的启停操作都可以在液晶触摸屏上完成。可根据用户需求进行集中数据采集及控制,实现远距离监视、操作。传感器量程可以在液晶触摸屏上设定,方便更换传感器;亚克力旋风除尘器1套、袋式除尘器1套、滤袋6个、气尘混合器1套、振打电机1套、粉尘自动加料设备1套、卸除灰尘设备1套、离心通风机1台、不锈钢风量调节阀 1套、电控箱1只、漏电保护开关、按钮开关、Ø 110PVC连接管路1批、带移动轮不锈钢支架等
