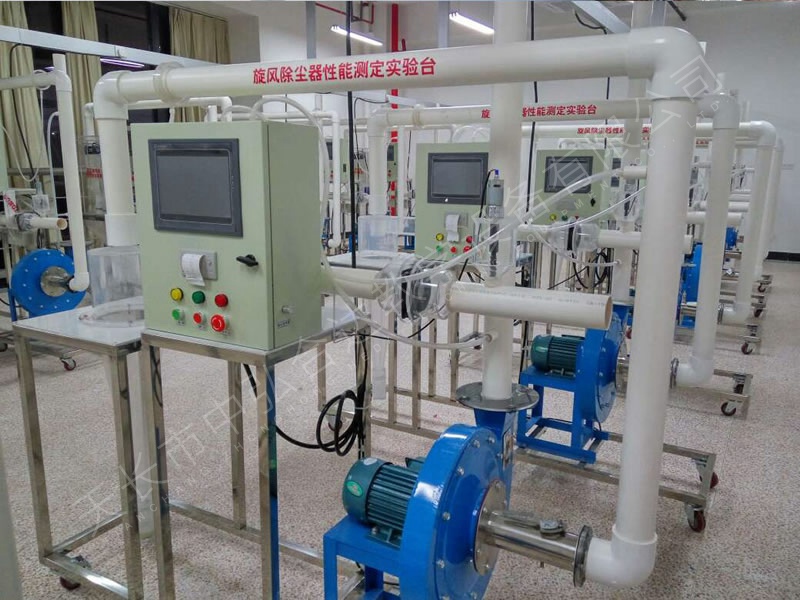

数据采集旋风除尘器
发布时间:2021-04-24 10:46:36  浏览次数:

产品描述

一.实验原理 1.掌握旋风除尘器的结构与除尘原理,多方面了解影响旋风除尘器性能的主要因素; 2.掌握管道中个点流速和气体流量的测定方法; 3.掌握旋风除尘器压力损失和阻力系数的测定方法; 4.掌握旋风除尘器效率的测定方法。

 二.技术参数 1.动力装置布置为负压式,处理气量约 200m3/h,除尘效率:75%~85%,气体含尘浓度:<50g/ m3,处理粉尘粒径0.1~5μm; 2.压力降:<2000Pa; 3.亚克力粉尘加料装置:卧式加料; 4.工作电源:三相五线380V±10%,50Hz;安全保护:具有接地保护,漏电保护,过流保护,功率1600W; 5.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点; 6.装置外形尺寸:2000mm×550mm×1800mm。

 三.主要配置 1.在线粉尘浓度检测系统(日本进口传感器)2套:4-20MA输出; 2.在线风压、风量及风速检测系统1套:L型皮托管1套;316L不锈钢壳体、远传显示、量程0-10Kpa、输出4-20MA、精度:±5%; 3.风管内在线温度、湿度检测系统1套:316L不锈钢壳体,远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC; 4.显示器:显控SK-102BE液晶触摸屏、PLC:SIEMENS CPU224,实时记录历史数据和实时曲线、数据处理软件;微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm; 5.亚克力旋风除尘器1套、气尘混合器1套、气体整流板1套; 6.亚克力粉尘自动加料装置1套、亚克力卸除灰尘装置1套; 7.离心通风机1台:1500W,变频控制风机风量1套; 8.设备标牌、电控箱1只、漏电保护开关、按钮开关(德力西); 9.不锈钢连接管道和闸阀、不锈钢框架(万向轮及禁锢脚)等组成。
